Резистор C5-37B
Резисторы постоянные проволочные общего применения изолированные для навесного монтажа C5-37B предназначены для работы в электрических цепях постоянного и переменного тока с напряжением до 500V.
Условия эксплуатации:
1. Резисторы допускают эксплуатацию во всех климатических районах, включая районы с тропическим климатом, в условиях и после воздействия на них следующих механических нагрузок:
— вибрация в диапазоне частот 1-3000 Hz с максимальным ускорением 176,6 m/s2;
— многократных ударов с максимальным ускорением 1471,5 m/s2;
— одиночных ударов с максимальным ускорением 4905 m/s2 при длительности удара 1-2 ms;
— линейных нагрузок с максимальным ускорением 981 m/s2;
— акустических шумов в диапазоне частот 50-10000 Hz при уровне звукового сигнала 140 dB.
2. Резисторы допускают эксплуатацию в условиях воздействия на них следующих климатических факторов:
— температуры окружающей среды от 213 K до 428 K;
— относительной влажности воздуха до 98% при температуре до 313 K;
— пониженного атмосферного давления до 666 Pa;
— повышенного атмосферного давления до 297 198 Pa;
3. Резисторы устойчивы к воздействию среды, зараженной плесневыми грибами, к воздействию инея, росы и соляного тумана.
Технические характеристики:
|
Номинальная мощность рассеяния, W |
Номинальная величина сопротивления, Ом |

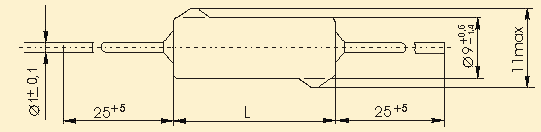

L, mm |
Пределы номинальных сопротивлений |
Масса, g, не более |
|
|
5% |
10% |
||||
|
5 |
1,8 — 10000 |
26 ± 0,6 |
110 — 5100 |
1,8 — 100 |
7 |
|
8 |
2,7 — 10000 |
35 ± 0,6 |
110 — 6800 |
2,7 — 100 |
9 |
|
10 |
3,3 — 10000 |
45 ± 0,7 |
110 — 10000 |
3,3 — 100 |
11 |
