Резистор C5-40-01B.

Резисторы постоянные проволочные мощные малоиндуктивные высоковольтные импульсные предназначены для работы в цепях высоковольтных импульсных устройств.

Условия эксплуатации:



1. Резисторы допускают эксплуатацию во всех климатических районах, включая районы с тропическим климатом, в условиях и после воздействия на них следующих механических нагрузок:
— вибрация в диапазоне частот 1-2000 Hz с максимальным ускорением 147,15 m/s2;
— многократных ударов с максимальным ускорением 392,4 m/s2 при длительности удара 2-10 ms;
— одиночных ударов с максимальным ускорением 1471,5 m/s2 при длительности удара 1-3 ms;
— линейных нагрузок с максимальным ускорением 490,5 m/s2;
— акустических шумов в диапазоне частот 50-10000 Hz при уровне звукового сигнала 140 dB.

2. Резисторы допускают эксплуатацию в условиях воздействия на них следующих климатических факторов:
— температуры окружающей среды от 213 K до 428 K;
— относительной влажности воздуха до 98% при температуре до 313 K;
— пониженного атмосферного давления до 53328 Pa;
— повышенного атмосферного давления до 297198 Pa;

3. Резисторы устойчивы к воздействию среды, зараженной плесневыми грибами, к воздействию инея, росы и соляного тумана.

Резистор С5-40-01B

Технические характеристики:

Номинальная мощность рассеяния, W

Величина сопротивления, Ом

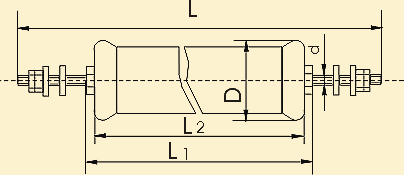

Размеры, mm

Масса, g, не более

D,
не менее

L2,
не менее

L1,
не менее

L,
не менее

d

10

10 — 10000

25

52

60,4

+1,00

-2,14

90

M4x0,70-6g

60

16

10 — 10000

31

75

82,4

+1,00

-2,64

110

M6x0,75-6g

105

25

10 — 10000

34

80

87,4

+1,00

-2,64

115

M6x0,75-6g

130

50

10 — 10000

40

140

147

+1,00

-2,64

175

M6x0,75-6g

250
