Резисторы

Резистор C5-40B

Резисторы постоянные проволочные мощные малоиндуктивные высоковольтные импульсные предназначены для работы в цепях высоковольтных импульсных устройств.

Условия эксплуатации:



1. Резисторы допускают эксплуатацию во всех климатических районах, включая районы с тропическим климатом, в условиях и после воздействия на них следующих механических нагрузок:
— вибрация в диапазоне частот 1-600 Hz с максимальным ускорением 73,575 m/s2;
— многократных ударов с максимальным ускорением 490,5 m/s2 при длительности удара 1-3 ms;
— одиночных ударов с максимальным ускорением 1471,5 m/s2 при длительности удара 1-2 ms;
— линейных нагрузок с максимальным ускорением 245,25 m/s2;
— акустических шумов в диапазоне частот 50-10000 Hz при уровне звукового сигнала 130 dB.

2. Резисторы допускают эксплуатацию в условиях воздействия на них следующих климатических факторов:
— температуры окружающей среды от 213 K до 573 K (при условии принудительного воздушного охлаждения со скоростью воздушного потока 3,5 ± 0,5 m/s);
— относительной влажности воздуха до 98% при температуре до 313 K;
— пониженного атмосферного давления до 53328 Pa;
— повышенного атмосферного давления до 297 198 Pa;

3. Резисторы устойчивы к воздействию соляного тумана, а также среды, зараженной плесневыми грибами.

Резистор С5-40B

Технические характеристики:

Номинальная мощность рассеяния, W

Номинальная величина сопротивления, Ом

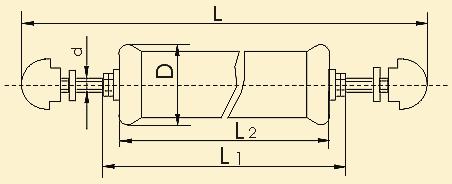

Размеры, mm

Масса, g, не более

D,
не менее

L2,
не менее

L1,
не менее

L,
не менее

d

100

33 — 10000

47

190

202-6,0

260

M6x0,75-6g

500

160

33 — 10000

58

260

272-6,4

335

M6x0,75-6g

900

250

33 — 10000

64

260

275-8,2

340

M8x1-6g

1350

500

33 — 10000

80

310

325-8,5

390

M8x1-6g

1900
