Резистор C5-43B
Постоянные проволочные, общего применения, мощные, изолированные, применяемые в качестве навесных элементов, резисторы типа С5-43, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов с напряжением до 100 V (амплитудное значение).
Условия эксплуатации:
|
Синусоидальная вибрация: |
|
| — диапазон частот, Hz | 1 — 2000 |
| — амплитуда ускорения, m/s2 | 150 |
|
Механический удар: |
|
|
Одиночного действия: |
|
| — пиковое ударное ускорение, m/s2 | 1500 |
| — длительность действия, ms | 0,1 — 2 |
|
Многократного действия: |
|
| — пиковое ударное ускорение, m/s2 | 750 |
| — длительность действия, ms | 1 — 5 |
| — линейное ускорение, m/s2 | 500 |
|
Акустический шум: |
|
| — диапазон частот, Hz | 50 — 100000 |
| — уровень звукового сигнала, dB | 150 |
| — атмосферное пониженное рабочее давление, Pa | 666,6 |
| — атмосферное повышенное рабочее давление, Pa | 303969,6 |
| — повышенная рабочая температура среды, K | 358 |
| — максимально допустимая рабочая температура среды, K | 428 |
| — пониженная рабочая температура среды, K | 213 |
| — смена температур, K | от 213 до 428 |
| — повышенная относительная влажность при температуре 308 K без конденсации влаги, % | 98 |
| — соляной туман | + |
| — атмосферные конденсированные осадки | + |

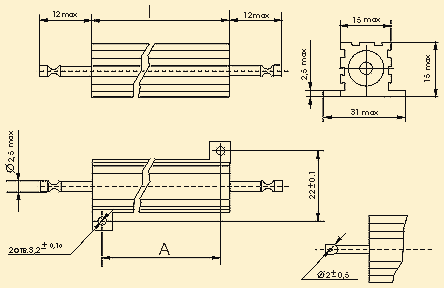

Резистор С5-43 с номинальными мощностями рассеяния 10, 16, 25 Вт:

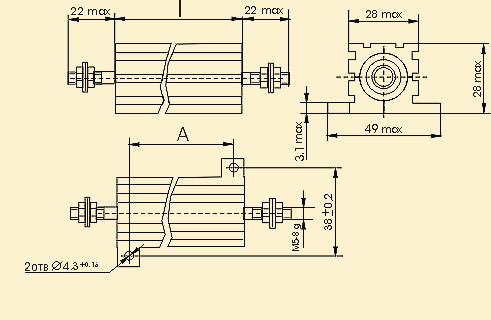

Резистор С5-43 с номинальными мощностями рассеяния 50, 75, 100 Вт:
Технические характеристики:
|
Номинальная мощность рассеяния, W |
Величина сопротивления, Ом |
Размеры, mm |
Диапазон номинальных сопротивлений |
Масса, g, не более |
||
|
A |
Lmax |
10% |
5% |
|||
|
10 |
0,068 — 1 |
21 ± 0,15 |
30,0 |
0,068-1 |
0,680-1 |
22,0 |
|
16 |
0,082 — 1 |
30 ± 0,15 |
39,0 |
0,082-1 |
0,680-1 |
28,0 |
|
25 |
0,1 — 1 |
40 ± 0,15 |
49,0 |
0,100-1 |
0,680-1 |
35,0 |
|
50 |
0,22 — 1 |
58 ± 0,2 |
71,6 |
0,220-1 |
0,680-1 |
160,0 |
|
75 |
0,33 — 1 |
83 ± 0,2 |
96,5 |
0,380-1 |
0,630-1 |
210,0 |
|
100 |
0,39 — 1 |
108 ± 0,2 |
121,5 |
0,390-1 |
0,680-1 |
260,0 |
