Резисторы C5-42B и С5-42БВ

Резисторы постоянные проволочные общего применения прецизионные изолированные для навесного монтажа C5-42B предназначены для работы в электрических цепях постоянного и переменного тока с напряжением до 300V амплитудного значения.

Условия эксплуатации резистора С5-42В:



1. Резисторы допускают эксплуатацию во всех климатических районах, включая районы с тропическим климатом, в условиях и после воздействия на них следующих механических нагрузок:
— вибрация в диапазоне частот 1-3000 Hz с максимальным ускорением 1471,5 m/s2;
— многократных ударов с максимальным ускорением 1471,5 m/s2 при длительности удара 1-3 ms;
— одиночных ударов с максимальным ускорением 4905 m/s2 при длительности удара 1-2 ms;
— линейных нагрузок с максимальным ускорением 981 m/s2;
— акустических шумов в диапазоне частот 50-10000 Hz при уровне звукового сигнала 140 dB.

2. Резисторы допускают эксплуатацию в условиях воздействия на них следующих климатических факторов:
— температуры окружающей среды от 213 K до 398 K;
— относительной влажности воздуха до 98% при температуре до 308 K;
— пониженного атмосферного давления до 665 Pa;
— повышенного атмосферного давления до 297 198 Pa;

3. Резисторы устойчивы к воздействию среды, зараженной плесневыми грибами, к воздействию инея, росы и соляного тумана.

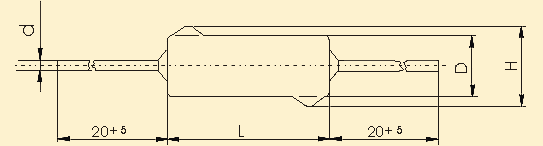

Резистор С5-42В:

Резистор С5-42B

Технические характеристики резистора С5-42В:

Номинальная мощность рассеяния,
W

Номинальная величина сопротивления, Ом

Размеры, mm

Пределы номинальных сопротивлений, Ом, для номинальных мощностей рассеяния, W

Масса, g, не более

Lmax

Hmax

Dmax

d

±0,1%

±0,2%;
±0,5%

±1%

±2%

±5%

2

1-2740

15,5

5,0

4,3

0,8±
0,1

1000-
2740

110-
2740

56,2-
2740

11-
2740

1-
2740

1,5

3

0,1-7100

15,5

8,0

7,8

1,0±
0,1

1000-
7100

162-
7100

75-
7100

11-
7100

3-
7100

2,0

5

4,3-10000

20

9,5

8,8

1,0±
0,1

1000-
10000

162-
10000

75-
10000

11-
10000

4,3-
10000

4,0

8

5,1-10000

28,0

9,5

8,8

1,0±
0,1

1000-
10000

162-
10000

75-
10000

11-
10000

5,1-
10000

5,0

10

5,1-10000

38,0

9,5

8,8

1,0±
0,1

1000-
10000

162-
10000

75-
10000

11-
10000

5,1-
10000

6,0

Общий вид резистора С5-42БВ:

Резистор С5-42БB

Резистор С5-42БВ:

Резистор С5-42БB

Технические характеристики резистора С5-42БВ:

Номинальная мощность рассеяния, W

Размеры, mm

Масса, g, не более

Lmax

Hmax

Dmax

3

18,0

6,0

0,8±0,1

2,5
